Kjøp Rabatt Factory High Purity Calcium Metal laget i Kina. Harvest Enterprise er produsent og leverandør av høyrent kalsiummetall i Kina. Kalsiummetall hovedformålet med metallisk kalsium er å bearbeide til metalliske kalsiumpartikler, og deretter lage kalsiumjerntråd eller ren kalsiumtråd, som til slutt brukes i raffinering av jern og stål. Dens rolle er å avsvovle og deoksidere og øke fluiditeten til smeltet stål og å fremme den raske økningen av inneslutninger i smeltet stål, vanligvis brukt til produksjon av høykvalitetsstål. Metallisk kalsium brukes som et dehydreringsmiddel for å produsere vannfri alkohol og brukes som avsvovlingsmiddel i petroleumsindustrien, brukes til å deoksidere eller avsvovle i metallurgisk industri. Imidlertid har kalsiumforbindelser ekstremt brede anvendelser, spesielt i byggeindustrien.
Kjøp rabatt med høy renhet kalsiummetall gratis prøve laget i Kina. Harvest Enterprise er produsent og leverandør av høyrent kalsiummetall i Kina.
Del én: Hvordan lage
1. Kalsinering av marmor (CaCO3), vanligvis kjent som kalsinert hvit, til kvikkkalk (CaO);
2. Bland raskt kalk (CaO) med aluminiumspulver (AL) og bruk kulepressmaskinen til å lage flate kuler med en lengde på ca. 4 cm;
3. Sett den flate kulen i reduksjonstanken med en høy temperatur på 1200 grader, og evakuer deretter reduksjonstanken;
4. Aluminiumspulveret og brent kalk gjennomgikk fortrengningsreaksjon under vakuum og høye temperaturforhold for å produsere aluminiumoksyd og metallkalsiumdamp;
5. Den metalliske kalsiumdampen kondenserer i den vannkjølte delen av reduksjonstanken for å danne metalliske kalsiumkrystaller;
6. Etter avkjøling kan metallkalsiumkrystallene bearbeides til metallkalsiumprodukter med de nødvendige spesifikasjonene, slik som metallkalsiumpartikler og metallkalsiumpulver.
Del to: Hvordan få
Generelt er det tre metoder for å få høyrent kalsiummetall. Reduksjonsmetode, elektrolysemetode og kalsiumraffinering
1. Reduksjonsmetoden er hovedmetoden for å produsere metallisk kalsium. Vanligvis brukes kalkstein som råmateriale, kalsinert til kalsiumoksid, og aluminiumpulver brukes som reduksjonsmiddel. Det kalsinerte knuste kalsiumoksidet og aluminiumspulveret (reduksjonsmiddel) blandes jevnt i en viss andel, presses inn i en blokk og reagerer under 0,01 vakuum og 1050-1200 â temperatur for å generere kalsiumdamp og kalsiumaluminat (aluminiumoksyd). redusert kalsiumdamp krystalliserer ved 750-400 ° C. Det krystalliserte kalsiumet smeltes under beskyttelse av argon for å oppnå en tett kalsiumblokk. Utvinningsgraden for kalsium produsert ved reduksjonsmetoden er generelt ca. 60 %.
2. Den tidligere kalsiumelektrolysemetoden er en kontaktmetode. I denne metoden er råvareforbruket stort, løseligheten av metallisk kalsium i elektrolytten er høy, strømeffektiviteten er lav, og produktkvaliteten er dårlig (ca. 1 % klor), etc. For å forbedre disse manglene, senere kontaktmetoden er forbedret til den flytende katodemetoden elektrolyse.
3. Kalsiumraffinering: Kalsium med høy renhet kan oppnås etter at industrielt kalsium er viderebearbeidet ved høyvakuumdestillasjon. Generelt kontrolleres destillasjonstemperaturen til 780-820 ° C, og vakuumgraden er 1 × 10-4. Destillasjonsbehandling er mindre effektiv for å rense klorid i kalsium. Nitrogenforbindelser kan tilsettes under destillasjonstemperaturen for å danne doble salter. Ved å tilsette nitrider og rense ved vakuumdestillasjon kan summen av urenhetselementene klor, mangan, kobber, jern, silisium, aluminium, nikkel osv. i kalsium reduseres til 1000-100ppm, det vil si 99,9% -99,99% høy renhet kalsiummetall.
Del tre: Hoveddata
Ca Min % |
Urenheter maks % |
||||||
Al |
Cu |
Mg |
Fe |
Mn |
N |
Si |
|
99.0 |
0.02 |
0.0005 |
0.03 |
0.015 |
0.015 |
0.05 |
0.013 |
Type to: Ca Min99,5 %
Ca Min % |
Urenheter maks % |
||||||
Al |
Cu |
Mg |
Fe |
Mn |
N |
Si |
|
99.5 |
0.01 |
0.0005 |
0.02 |
0.005 |
0.005 |
0.01 |
0.0003 |
Type tre: Ca Min 99,85 %
Ca Min % |
Urenheter maks % |
||||||
Al |
Cu |
Mg |
Fe |
Mn |
N |
Si |
|
99.85 |
0.001 |
0.0001 |
0.02 |
0.001 |
0.005 |
0.0001 |
0.0003 |
Type fire: Ca Min 99,95 %
Ca Min % |
Urenheter maks % |
||||||
Al |
Cu |
Mg |
Fe |
Mn |
N |
Si |
|
99.95 |
0.001 |
0.0001 |
0.01 |
0.001 |
0.005 |
0.0001 |
0.0001 |
Del fire: Form
Dreie: 80 kg/ nye trommer, 6.4MT/80 trommer/20âFCL; 12,8MT/160drums/40âFCL
Klumper: 125 kg/Nye trommer;10MT//80drums/20âFCL; 20MT/160drums/40âFCL

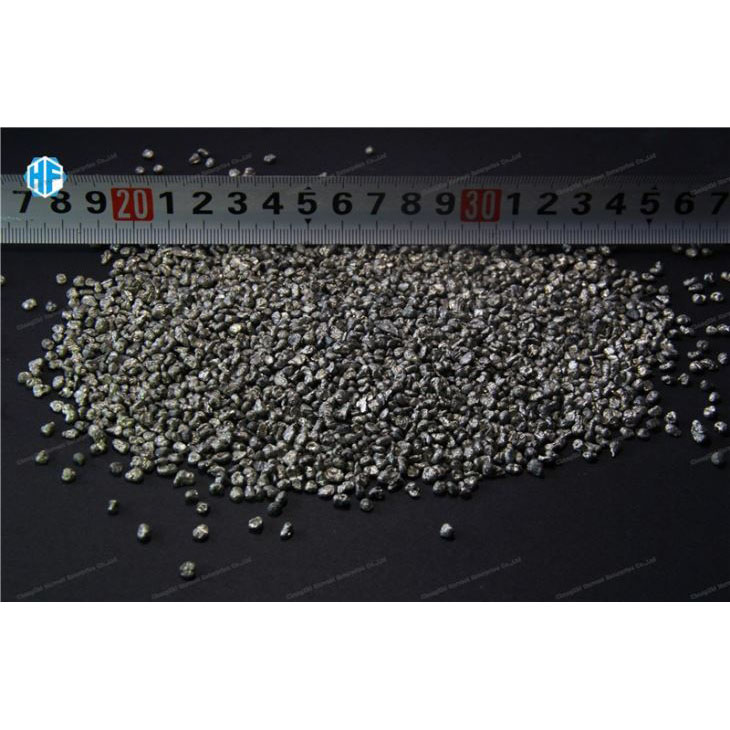

Granulat: 175 kg/nye trommer;14MT//80drums/20âFCL; 28MT/160drums/40âFCL
(OBS: Trommene innvendig med to lag plastfilm. Alle trommene besto FN-testen, har ledning for Argon)
